罐體外形外形尺寸總長5047mm,最大直徑φ2246mm,有效攪拌容積5立方米。選裝前面罩.外型尺寸=前懸+軸距+后懸(9345=1525+4000+1350+2470;9345=1525+3975+1400+2445;9810=1525+4000+1350+2935;9810=1525+3975+1400+2910).側后防護所用材料:Q235;連接方式:螺栓連接;后防護斷面寬度:48×100;后防護離地高度:500.

混凝土攪拌運輸車專用功能說明：
我公司專業生產制造東風140混凝土攪拌車、東風145混凝土攪拌車、東風153混凝土攪拌車、東風大力神混凝土攪拌車、東風天龍混凝土攪拌車、解放雙橋混凝土攪拌車、斯太爾混凝土攪拌車、歐曼混凝 土攪拌車、紅巖混凝土攪拌車等工程專用混凝土攪拌運輸車。

我公司生產制造的混凝土攪拌車現有3立方、3.5立方、4立方、5立方、6立方、8立方、9立方、10立方、12立方等規格，可滿足不同客戶需求，底盤選用國內外知名品牌，油泵、液壓馬達、減速機選用美國伊頓、意大利邦飛利等國內外知名品牌，確保整車的性能穩定，安全可靠。

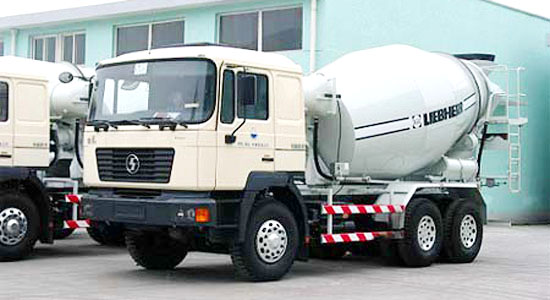

混凝土攪拌車主要由底架、攪拌筒、傳動系統（驅動裝置）、液壓驅動系統、加水系統、裝（進）料及卸出料系統、卸料溜槽、操作平臺、操縱系統及防護設備組成。

攪拌筒 ：該車型所采用的攪拌筒形式是一種應用較為普遍的結構形式，攪拌筒采用梨形結構，其清洗用水和運輸過程中視需要補充加入的拌合水，均由攪拌筒頭部進料口處注入筒內。

傳動系統 ：該攪拌筒的驅動方式為以發動機為動力源，由發動機后端的取力器取力，通過傳動軸傳遞到變量柱塞液壓泵，經定量柱塞油馬達，再通過減速機帶動攪拌筒轉動。

攪拌筒的進出料系統（裝料和卸料機構） ：是輔助攪拌筒工作的重要裝置。

操縱系統 ：是整個攪拌車的控制部件，操縱面板上開有“工字形”槽，是操縱桿的活動空間；并且后半部的槽上開有限位孔，用來固定操縱桿的位置。該操縱系統通過汽車尾部的左右兩個操縱桿來控制攪拌筒的正、反轉和轉速，從而來完成進出料以及攪拌動作。

供水系統 ：混凝土攪拌車的供水系統主要用來清洗攪拌裝置。該車型的供水系統共有兩種型式，一種是離心水泵供水系統；一種是壓力水箱供水系統，可供用戶選裝。
